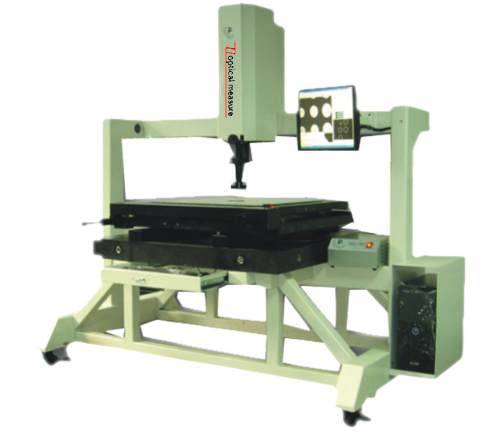

大行程手动光学影像测量仪QMH系列
产品介绍
QMH 系列钢架大型程光学影像测量仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z 轴和调光板采用全新的前置设计方便操作，并配有17 寸液晶显示器，采用 Step Zoom镜头，结合软件在固定倍率下无需校正；在软件方面，采用半自动测量软件，功能更加强大，性价比高。
产品特点
1、花岗石底座和立柱，机构永不变形。
2、Z轴前置传动系统，便利操作。
3、镜头：Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。
4、随机附有自行研发的多用途校正片，不但可以进行教学演练还可以进行精度校正。
5、半自动测量软件。
技术参数
主要型号 | QMH600 | QMH700 |
上平台尺寸（mm） | 850x850 | 890x850 |
测量行程(mm) | 600x600x300 | 700x600x300 |
全机尺寸(mm) | 2100x1200x2025 | 2100x1250x2025 |
机台底座和立柱材料 | 高精度花岗石 | |
操作方式 | 手动，可升级为NC或自动 | |
CCD | 美国TEO高清彩色CCD | |
镜头 | step zoom镜头，光学放大0．7X～4.5X，影像放大：28X-180X | |
放大倍率 | 光学放大倍率：0.7X-4.5X；影像放大倍率：28X-180X | |
软件 | 精密测量系统软件 | |
光学尺解析度 | 1μm | |
重复性 | 2μm | |
测量精度 | （3+L/200）μm | |
机台承重 | 30kg | |
使用环境 | 电源供给：110V～220V±10% 50/60HZ 温度：20±5℃ 湿度：45%-75% | |
保修期 | 1年 | |
应用领域：
广泛应用于机械、电子、模具、塑胶、模切、精密五金、精密冲压、接插件、链接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、电路板（线路板、PCB）、汽车、钟表等。
