VMC400自动影像测量仪功能简介

一. 仪器整机图：

二．仪器特点：

1.整机采用天然大理石制作，形变小，精度稳定；

2.采用直流伺服马达驱动；全封装式反射光栅尺计数，确保定位精度；

3.程控LED冷光源(表面光及轮廓光)，可实现编程批量检测时自行调节光源强弱；

4.采用手动光学镜头及日本美国TEO工业相机，确保影像清晰度；

5.采用全闭环控制，既保证定位精度，又能保证重复精度。

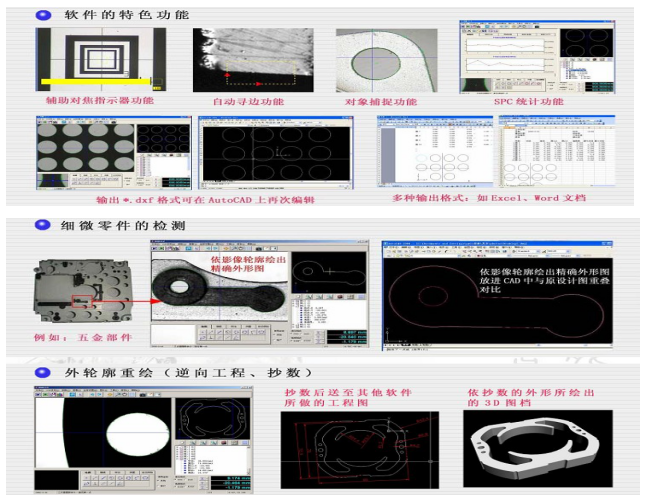

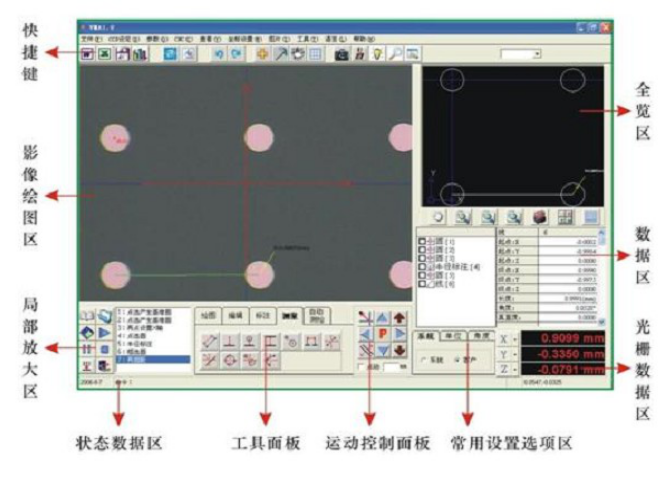

三．软件功能简介:

1、基本几何量测

点,线,圆,弧,曲线，椭圆等

2、组合元素量测

角度,组合量测,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等

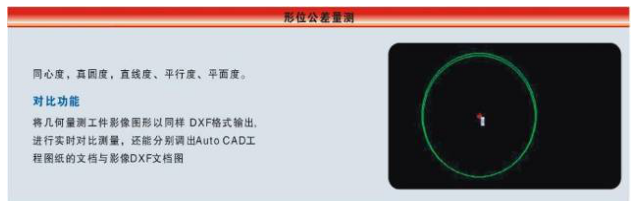

3、形位误差量测

同心度,真圆度,直线度,位置度,平行度,倾斜度等

4、 AUTOCAD读档，图形比对

5.探针测量功能:

    1) 具备点、线、圆、平面、圆柱、圆锥等基本元素测量；

    2）具备距离（长度、宽度）、角度、高（深）度等常用规组合测量功能；

    3）具备直线度、平面度、真圆度、同心度等形位公差测量功能。

6.其它功能介紹：

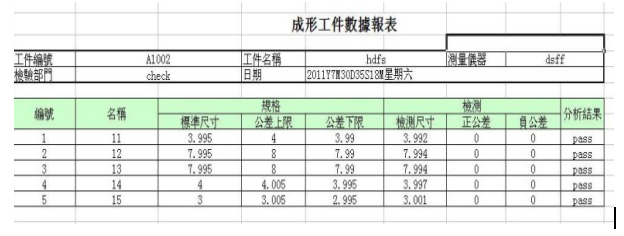

7. SPC自动测量报表功能（自动型仪器特有之功能）：

    可实现批量检测，编写一个测量程序，大批量自动检测，并输出多种格式统计报表：

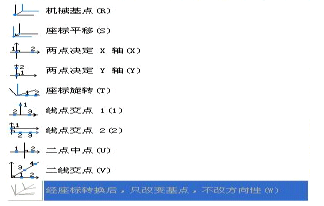

8. 工作不必摆正，有座标转换功能，量测效率高

量测实际物件时，往往要建立坐标系，座标转换功能能避免工件摆放费时的麻烦，本软件能提供坐标的数值化的平移和旋转，根据加工的需要，有些工件的坐标系是假想坐标系，工件上不能直接找到，而是在工件的某些特征上通过平移和旋转得到

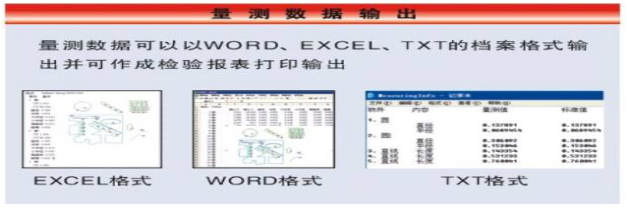

9. 测数据输出

量测资料可输入通用的办公软件统计，如EXCEL，WORD格式，并作成检验报表打印输出。

在量测过程中所输出的图形，可经由本功能输出至DXF

四、技术参数：

五．仪器专用桌：

带有升降地脚，有调节水平、减震功能；另带有脚轮，放下地脚后可随意推动；

六： 售后服务：

1．保固期自交货日起为期12个月;

2. 保固期内,报价方可免费提供儀器操作以及软件使用培訓;并一切非人为因素造成的仪器故障皆免费维修;

3．报价方收到仪器必需上门维修服务信息后,需于两个工作日内上门服务;

4. 保固期后,如需上门服务则只收取路费及原材料成本费;

5. 保固期后，我司将定期有回访客户仪器使用情况，客户也可续费延长保固期。

6．保修期外服务

我公司承诺对测量仪实行终身维修服务。维修只收成本费。设备保修期满后，
