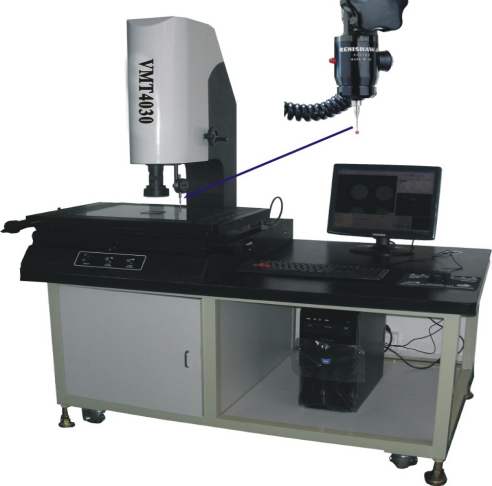

一般咱们所说的“一次元 ”意思是单独点个的世界；“二次元”意思是点和线组成的平面图图形，即咱们电脑屏幕中看到的平面图，“三次元”意思是XYZ三轴线组成的世界，这便是所谓的产体空间，咱们生活的世界就属于三次元世界。“二次元影像测量仪”，本仪是说二维空间，在工业测量领域表明精密影像式测绘仪。

二次元影像测量仪功用

1、CNC电动桌面：（以软件功用控制作业台面，添加操作人员使用及操作上的方便性）。 　　

2、CNC主动测量：可按客户自行设定的程序主动测量出产品尺度，测量值可主动转到Excel生成计算报表。 　

3、在乌瞰全视图中进行标示：可以在乌瞰的全图中进行标示尺度。　

4、JPEG图片输入：可输入从前拍照贮存的JPEG图片兴实时影像中的实践工件进行重迭比照。 　　

5、简易测高：调配辅佐对焦功用可测量Z轴高度。 　　

6、图形输出到AutoCAD：可将实时影像中按实践工件外形所描绘的图形直接输出到AutoCAD中成为工程图。 　

7、图形输出到AutoCAD并主动摆正：可将按实时影像中按实践工件外形所描绘的图形按实践需要来自行设定基准并在传输过程中摆正。 　　

8、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实践工件外形重迭进行比照，然后找出工件和工程制图的区别。 　　

9、辅佐对焦：由计算机断定每次的对焦面，以保证改换焦距时测量的重现性及精准度。 　　

10、乌瞰图：可调查工件的全图形并具有类似AutoCAD的缩放功用。 　　

11、SPC数据转换（制程才能分析）：能将测量之数据输出至Excel进行分析。

二次元影像测量仪的作业原理

　　首面由高倍光学镜头对待测物体进行高倍率扩大，经过CCD摄像系统将扩大后的物体影像送入计算机后，能高效地检测各种杂乱工件的轮廓和表面形状尺度、角度及位置，特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文档,也可输入到WORD、EXCEL、SP报表中，进行计算分析，可划出简略的Xbar-S管制图，求出Ca,等各种参数。
